产品详情

广东众和高新科技有限公司

6询价 | 0资料 | 3互动

联系卖家：林俊华
销售主体：生产工厂

与我联系关注商铺进入商铺

产品分类共25个产品

SIS

SBS

丁苯透明抗冲树脂

产品详情
物性表下载
咨询技术提问

3004牌号应用说明

一、产品特点：

3004牌号为线性SBS产品，其中苯乙烯含量为40%，不含SB两嵌段聚合物，与国内外三步法SBS产品相比，具有透明好、耐磨性好、流动性和硬度高、回弹性好等特点，且产品外型为致密型透明或半透明颗粒，形状与多数硬质塑料颗粒相似，对于双螺杆挤出改性或直接注塑成型等生产工艺，可实现原料管道输送，效率高，人工成本低。

二、性能指标：

项目	测试方法	单位	性能指标
外观	目测	－	致密颗粒
苯乙烯含量	－	%	40
两嵌段含量	－	%	≦1.0
挥发份含量	GB/T24131－2009	%	≦0.5
300%定伸应力	GB/T528－2009	Mpa	≧2.0
拉伸强度	GB/T528－2009	Mpa	≧10.0
伸长率	GB/T528－2009	%	≧500
拉断永久形变	GB/T528－2009	%	≦65
硬度, ShoreA	GB/T531.1－2008	－	88.0±5.0
熔融指数^[1]	GB/T3682－20000	g/10min	50.0±10.0
备注	[1]： test condition:200℃，5.0kg。

三、产品应用：

1、塑料改性：

产品透明度高（2mm薄板透光率＞90%），雾度低，熔融流动性好（5.0kg,200℃熔指接近40g/10min），与 PS改性，可进一步增加树脂混炼的相容性，产品表面光洁度及透明性获得明显提高。同时，相同配比应用下，韧性可获得进一步提高，抗摔性能明显增强，可用于日用品包装、文具和玩具等方面； 3004牌号产品在熔融状态下的粘度低，熔体流动状态与PP材料相接近，因此，与PP材料共混改性，相容性获得加强，可有效增加PP韧性及抗摔强度，且外观也明显获得改善，可用于汽车保险杠、一次性润滑脂桶等方面。

2、TPR改性：

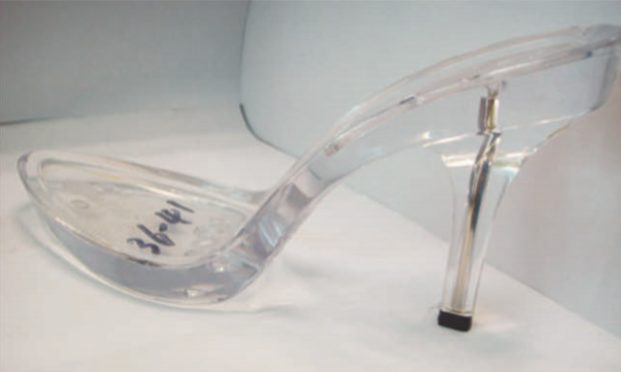

该产品具有与常规SBS相近的物理性能，且产品透明性高，耐黄变效果好，着色性强，直接成型注塑，能获得手感较好、弹性足、外观漂亮的透明制品（如透明拖鞋、水晶鞋底等）；应用于泡鞋底，可与常规的油胶或低熔指干胶共混改性，能有效提高制品的发泡效率；3004牌号产品与国内相近牌号产品相比，还具有较高伸长率、拉伸延展性强、产品表面舒适性强等特点，柔软而富有较好回弹性，还可用于各类工具手把、牙刷手把、文具体手把、汽车防滑垫及电子防刮保护套等。

3、热熔胶方面：

3004牌号产品同样具有SBS原有的压敏性，用于热熔胶应用，不但可以提高热熔胶的内聚力，改善热熔胶的剥离强度，减少胶带应用时出现的跑胶隐患； 3004牌号产品熔指高，熔体粘度低，可以用于调节热熔胶的熔体粘度，改善热熔胶的涂覆效果，提高机台的喷涂或刮涂的均匀性。

4、沥青改性方面：

3004牌号产品具有较好的熔融流动性，用于防水沥青改性，可有效改善沥青的熔体粘度，提高SBS与沥青的混合均匀性，物理改性程度可获得补强，同时，沥青对于基面涂覆的润湿效果也可得到相应提高。

四、包装方面

包装采用编织袋包装，规格为25kg/包，也可以根据客户需求实行大包装。

五、注意事项

本品为可燃物质，应远离火源、热源及相应具有高氧化性物质；产品内部结构还存双键，经阳光爆晒或紫外照射，产品还存在交联皱裂可能，因此，存放应避免阳光或强光源照射，应储存于阴凉、干燥和通风的场所。

欢迎进入技术互动区，你可以与技术人员在这里交流。如果你有技术相关的问题，请通过下方的互动区进行互动，请大家共同维护一个包容、积极、相互支持的交流氛围，谢谢。

提交
