高性能电线电缆无卤阻燃剂 Intumix-3310

Intumix-3310是以环保的新一代磷氮系阻燃剂为主要成分，经过特殊配方及工艺生产的无卤膨胀阻燃剂，阻燃效果显著而确切，外观为白色(结晶或无定形)超细粉末，其本身是一种混合物，含磷量大、含氮量高，P-N元素及协效剂在同体系中产生协同效应，阻燃性好，热稳定性高，分解温度大于280℃，可承受280℃左右的加工温度，不变色，不发泡，不分解，与聚烯烃（EVA，LDPE，HDPE，PP，EPDM等）及热塑弹性体TPE有极佳的相容性、分散性及耐析出性。

质量指标：

产品用途：

Intumix-3310作为一种新型无卤膨胀阻燃剂，主要用于生产高性能聚烯烃类产品的无卤阻燃，以替代传统的溴锑系卤素阻燃剂，特别推荐用于EVA/LDPE，TPE，TPU，EVA，LDPE，HDPE，PP等之片材，薄膜，电线电缆（绝缘/护套料），热缩套管，泡棉等，本品已经过特殊改性及优化，单独使用，且不必添加其他协效剂。

    相比国内外其他同类产品，Intumix-3310具有更高的成炭率及阻燃效果，耐水性更佳，可轻易通过70℃ 168小时水煮测试，其综合指标相近或优于国外进口同类产品, 当用于聚烯烃产品时，效果令人满意，本品在使用时，如确需配合其他助剂协同使用获得某种特定要求，请事先试验确认。

产品优点与应用指导：

    本品专用于需通过UL1581 VW-1或UL224 VW-1阻燃等级的聚烯烃电线电缆或热缩套管，一般按40%

添加量使用，同时亦可获得UL94 V0（0.8mm）或者CSA-FT4/FT6阻燃级别，本品成炭性优良，而且炭层

坚固不滴落，无黑烟，相比卤素可降低90%以上的烟雾，灭焰迅速而干脆。Intumix-3310亦推荐用于更

高阻燃等级的CMR/CMG/CMX线缆的阻燃。

相对于使用氢氧化物填充的无卤阻燃料，Intumix-3310因添加量较低，成品比重可大幅降低至1.1g/cm³断裂伸长率高达600%，耐磨耐开裂，耐高温，综合性能远超用传统氢氧化物填充的无卤阻燃线缆。加工工艺：Intumix-3310与材料的相容性非常好，熔体粘度低，线缆表面光亮，各区段温控按聚烯

烃常规设定或略低操作即可,建议不要随意添加其它填料,以免阻燃降低或失效，Intumix-3310已专门做过优化，加工中可不加或仅需添加少量分散润滑加工助剂，如硅酮母粒等，当用于注塑件时或发泡制品时，不必或仅加少量加工助剂即可，仅当用于电线电缆、或热缩套管挤出时，则须添加足量的润滑加工助剂，如酰胺类润滑剂、硅酮母粒、PPA等，如润滑不足，或挤出速度过快，仍可能会产生鲨鱼皮现象，具体应用工艺参数及配方，须经试验调整确定，如需获取进一步的资料，敬请来电咨询。

以下为几种参考无卤阻燃应用配方:

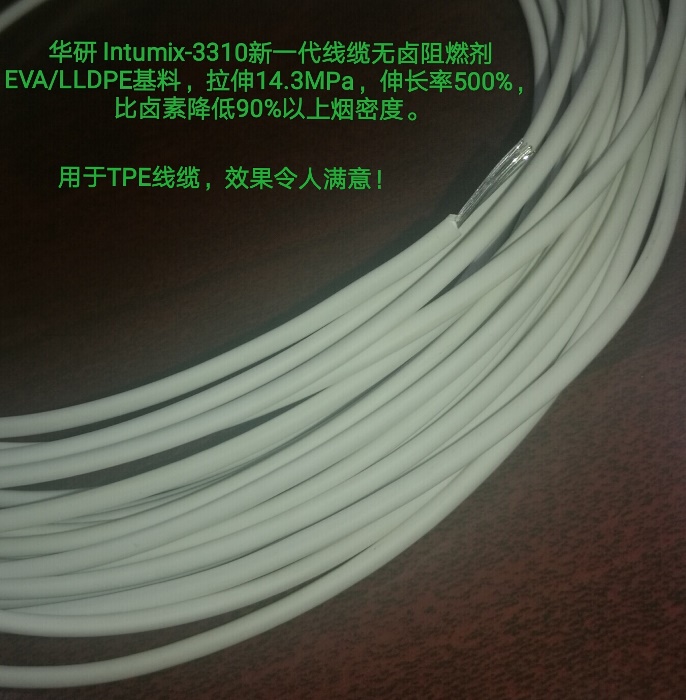

1.  EVA(VA=28%)/LLDPE    57.0%                  2. TPE               55.0%

Intumix-3310         42.0%                     Intumix-3310      43.0%

润滑剂(硅酮母粒)      1.5%                     润滑剂(硅酮母粒)   1.5%

相容剂                适量                     相容剂             适量

抗氧剂                0.5%                     抗氧剂             0.5%

   阻燃级别     UL224 VW-1                        阻燃级别 UL1581 VW-1，UL94 V0(0.8mm)

   力学性能：拉伸强度≥15Mpa，断裂伸长率≥600%，耐温等级高达150℃。

   辐照交联的线缆或热缩套管，添加量最低可降至38%左右，用于充油量较高的TPE线缆，添加量可能增

加至45%，具体视加工工艺及材料要求而定。

成品热缩套管性能典型值：

包装储运：   纸塑复合袋，净重20公斤/每袋。运输过程中避免雨淋，防止破包。
