关键词：弹性、弹性体、相结构

1564字|预计阅读时间：5分钟

橡胶类材料由具有高度柔顺性和运动性的聚合物长链构成。橡胶的分子链可以交联成网络结构，交联后的橡胶受外力作用发生变形时，具有迅速复原的能力。因为橡胶分子链运动性高，当受到外部应力时，分子链可能会相当快地改变它们的构象。

当分子链连接成网络结构的时候，体系呈现固体的特征，在外部压力下，分子链不能相对运动。橡胶常常可以拉伸到其原始长度的10倍。除去外力后，又迅速地恢复到其原始尺寸，基本上没有残留的或不可恢复的应变。

当受到外力时，普通的固体，如结晶或玻璃化的材料，两个原子之间的距离可能仅改变几个埃（符号为Å，1Å=10-10m），变形是可以恢复的。在更高的变形下，这种材料会流动或断裂。

橡胶的反应完全是在分子内，即外部施加的力通过链节传递到长链，改变长链的构型，像弹簧一样对外力做出反应，除去外力后能恢复原状。高分子量聚合物通过分子相互交织形成缠结，在本体状态下，具有特定的分子结构的空间特征。

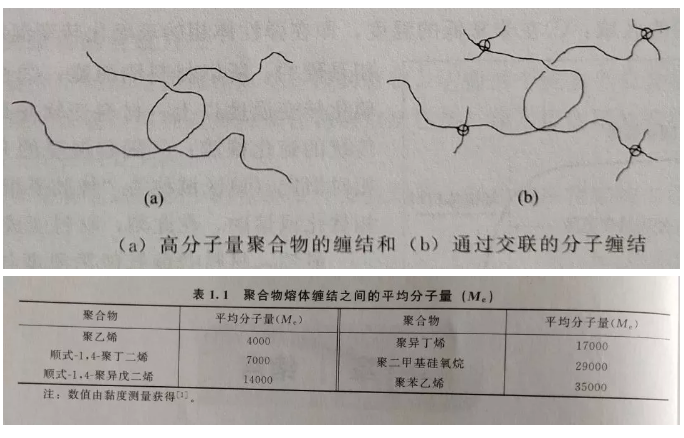

空间特征用缠结点之间的分子量（Me）表示，几种弹性体分子量（Me）见上图。因此，即使没有任何永久分子间键，高分子量聚合物熔体也将显示瞬间的橡胶状行为。在交联的弹性体中，这些缠结被永久锁定，在交联度足够高时，它们

可以视为完全等同于交联键，因此它们有助于该材料的弹性响应。在冷却到足够低的温度时，热塑性塑料表现出硫化胶的性能。

热塑性弹性体

热可逆交联材料可以作为热塑性塑料来加工（即可以采用熔融方法加工），而且它们表现出的弹性行为类似硫化或化学交联的传统弹性体。这些材料代表一大类聚合物，称为热塑性弹性体（TPEs）。

相结构

大多数热塑性弹性体基本上属于相分离体系。目前已知唯一例外的是Alcryn©（高级聚合物合金的注册商标），它是一种单相可熔融加工的橡胶（MPR），是一类含离子键的聚合物材料。一般，热塑性弹性体其中一相在室温下是硬而坚实的硬相，而另一相是弹性体（软相）。在通常情况下，两相通过嵌段或接枝进行化学键合。在其他情况下，相的分散要足够精细。

硬相赋予热塑性弹性体强度，并起物理交联键的作用。没有硬相，弹性体相会在应力下自由流动，该聚合物实际上无法使用。另外，弹性体相为体系提供了柔顺性和弹性。当硬相被熔融或溶解在溶剂中时，该材料可以流动，通过常用的加工方法进行加工。在冷却或溶剂挥发后，硬相变硬，材料恢复其强度和弹性。

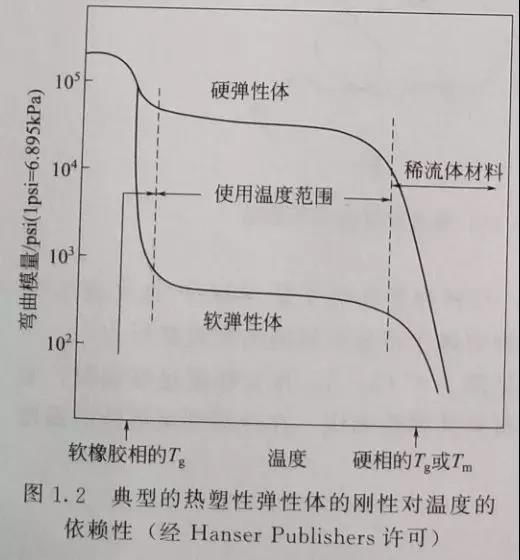

构成相应相的各聚合物保留它们的大部分特性，因此，每一个相显示其特定的玻璃化转变温度（Tg）或晶体熔融温度（Tm）。Tg和Tm可用来确定特定弹性体的物理性质的转变点。图1.2表示在很宽的温度范围内测量的弯曲模量。

有三个不同的区域：

①在非常低的温度，即在弹性体相的玻璃化转变温度以下，这两个相是硬的，所以材料刚而脆；

②在弹性体相的玻璃化转变温度以上，材料变软并具有弹性，类似传统的硫化橡胶；

③随着温度的升高，模量保持相对恒定（该区域称为橡胶平坦区），直到硬相软化或熔融，在此刻，材料变成黏性的流体。

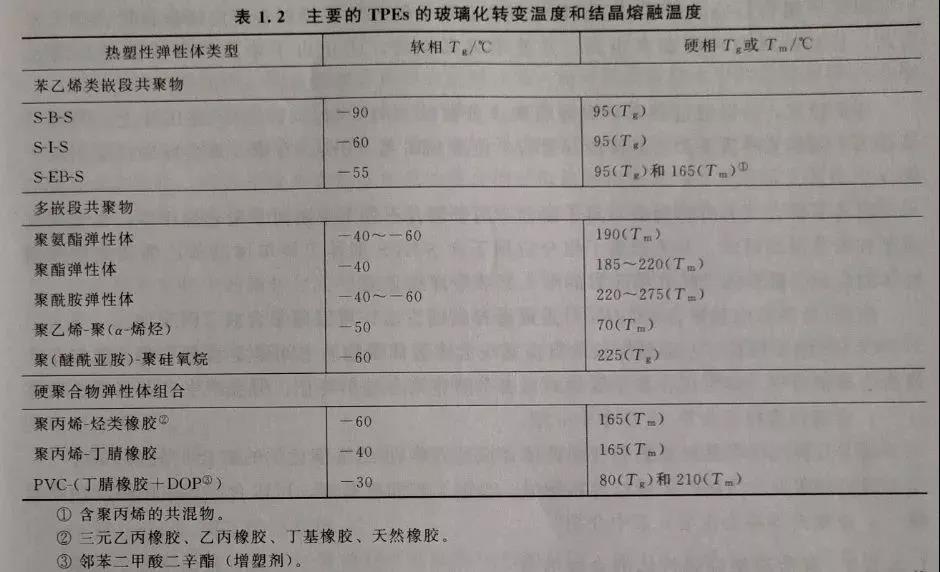

显然，材料的最低使用温度与最高使用温度的范围介于弹性体相的Tg与硬相的Tg或Tm之间。确切的数值取决于最终产品的使用条件，如最终产物对硬化或施加的应力的承受力。因此，实际的最低使用温度要高于弹性体的Tg，最高使用温度要低于硬相的Tg或Tm。主要的热塑性弹性体的玻璃化转变温度和结晶熔融温度见表。

某些类型的热塑性弹性体在室温附近有尖锐的玻璃化转变温度，在温度高于Tg后，刚度显示高达三个数量级的可逆变化。这种材料称为I型记忆聚合物。它们非常适合一些重要的特殊用途，如导管，室温下（约25℃）在人体外由外科医生处理时呈刚性，而当插入人体（约35℃）时会变得柔软。
